可程式/線性/直流電源供應器 |
|
| 型 號：PST-3202 |
| 品 牌：臺灣固緯GWINSTEK |
技術指標：全數位化可程式介面，高解析度10mV、1mA
192 * 128 LCD 顯示幕，可同時顯示多組設定及量測結果． |
 |

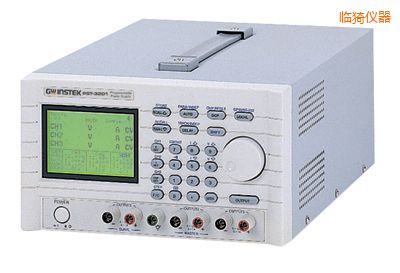

臨猗可程式/線性/直流電源供應器-PST-3202-臺灣固緯GWINSTEK
PST系列是三路輸出的可編程線性直流電源，，有96 / 158W 兩種功率的機型可選擇。過電壓、過電流和過溫度保護�？墒筆ST電源和負載免受意外損壞，，高解析度可達到10mV、1mA。192X128 LCD 顯示器可同時顯示多組設定及量測結果；智能型風扇控制有效降低噪音。輸出控制、儲存/呼叫、自動追蹤、自動串并聯操作和簡單的自動測試結構。SCPI命令集及LabVIEW驅動程序，可以透過RS-232或是GPIB介面提供編程控制或ATE開發測試軟體。PST系列豐富的編程控制介面、高解析度、多組輸出、自動操作功能，是產品測試或是機柜測試系統的最佳選擇。
特點
全數位化可程式介面，高解析度10mV、1mA
192 * 128 LCD 顯示幕，，可同時顯示多組設定及量測結果
(可變更顯示模式)
視窗化直覺式智慧型操作介面，方便使用者操作
支持多組的立即按鍵
自動串并聯功能
高穩定度、低漂移
過電壓、過電流、過溫度保護
智慧型風扇控制(隨著輸出功率變換)
內建 Buzzer 作為警告提示
100組設定儲存
標準RS-232接口
選購接口：GPIB(IEEE 488.2)
|
|
PST-3202
|
PST-3201
|
|
輸出
|
|
電壓
|
0 ~ 32V x 2, 0 ~ 6V x 1
|
0 ~ 32V x 3
|
|
電流
|
0 ~ 2A x 2, 0 ~ 5A x 1
|
0 ~ 1V x 3
|
|
過電壓保護
|
0 ~ 33V x 2, 0 ~ 7V x 1
|
0 ~ 33V x 3
|
|
負載調節率
|
|
電壓
|
< 3mV
|
|
電流
|
< 3mA
|
|
電源調節率
|
|
電壓
|
< 3mV
|
|
電流
|
< 3mA
|
|
解析度
|
|
電壓
|
10mV ( 20mV 額定電壓 > 36V )
|
|
電流
|
1mA ( 2mA 額定電流 > 3.5A )
|
|
過電壓保護
|
10mV ( 20mV 額定電壓 > 36V )
|
|
設定準確度(25 + 5°C)
|
|
電壓
|
< 0.05% + 10mV ( + 20mV 額定電壓 > 36V )
|
|
電流
|
< 0.1% + 5mA
|
|
過電壓保護
|
< 0.05% + 10mV
|
|
漣波及雜訊(20Hz~20MHz)
|
|
電壓
|
漣波：< 1mVrms / 3mVp-p
雜訊：< 2mVrms / 30mVp-p
|
|
電流
|
< 3mArms ( < 5mArms 額定電流 > 3.5A )
|
|
溫度係數(0 ~ 40°C)
|
|
電壓
|
< 100ppm + 3mV
|
|
電流
|
< 150ppm + 3mA
|
|
讀回值解析度?
|
|
電壓
|
10mV ( 20mV 額定電壓 > 36V )
|
|
電流
|
1mA ( 2mA 額定電流 > 3.5A )
|
|
讀回值準確度(25 + 5°C)
|
|
電壓
|
< 0.05% + 10mV ( + 20mV 額定電壓 > 36V )
|
|
電流
|
< 0.1% + 5mA
|
|
讀回值溫度係數
|
|
電壓
|
< 100ppm + 10mV ( + 20mV 額定電壓 > 36V )
|
|
電流
|
< 150ppm + 10mA
|
|
反應時間
|
|
電壓上升
|
10% ~ 90%：< 100mS
|
|
電壓下降
|
90% ~ 10%：< 100mS
|
|
漂移
|
|
電壓
|
< 100ppm + 10mV ( + 20mV 額定電壓 > 36V )
|
|
電流
|
< 150ppm + 10mA
|
|
串聯同步操作
|
|
串聯同步誤差
|
< 0.1% + 20mV
|
|
串聯(負載)
|
< 20mV
|
|
並聯同步操作
|
|
設定準確度
( 25 + 5°C )
|
電壓：< 0.05% + 10mV ( + 20mV 額定電壓 > 36V )
電流：<? 0.1% + 10mA
過電壓保護：< 0.05% + 10mV
|
|
記憶
|
|
|
儲存/呼叫, 100 組
|
|
計時器
|
|
時間設定
|
0.1秒 ~ 99分59秒 (最大 99分59秒共100組)
|
|
解析度
|
0.1秒
|
|
功能
|
Auto Step running
|
|
標準介面
|
|
|
RS-232
|
|
介面(選購配備)
|
|
|
GPIB (IEEE 488.2)
|
|
使用電源
|
|
|
交流 100V/120V/220V/240V+10%, 50/60Hz
|
|
附件
|
|
|
電源線 x 1
操作手冊 x 1
測試線 GTL-104 x 3
|
|
尺寸及重量
|
|
|
230(寬) x 140(高) x 380(長) mm
約 10 公斤
|
