數位合成函數信號產生器 |
|
型 號:SFG-2004 |
品 牌:臺灣固緯GWINSTEK |
技術指標:頻率范圍:0.1Hz~4MHz
|
 |

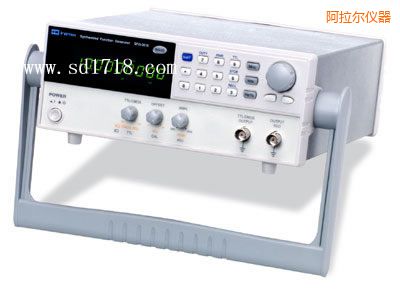

阿拉爾數位合成函數信號產生器-SFG-2004-臺灣固緯GWINSTEK
主輸出 |
頻率范圍(正弦波 ,方波) |
0.1Hz~4MHz |
頻率范圍(三角波 ) |
0.1Hz~1MHz |
解析度 |
0.1Hz |
頻率穩定度 |
± 20 ppm |
頻率準確度 |
± 20 ppm |
長時間準確度 |
± 5 ppm / year |
波形種類 |
正弦波, 方波, 三角波 |
輸出振幅 |
10Vpp(含 50Ω負載) |
振幅對頻率平坦度(相對于1kHz正弦波) |
<± 0.3dB,0.1Hz~1MHz; <± 0.5dB,1MHz~4MHz; <± 2dB, 4MHz~10MHz |
輸出阻抗 |
50Ω±10% |
輸出衰減器 |
-20dB±1dB×2 |
直流抵補范圍 |
<-5V~>+5V(含 50Ω負載) |
周期比調整范圍 |
20% to 80% below 1MHz (方波才有) |
周期比解析度 |
1% |
頻率顯示器 |
9位數LED 顯示 |
正弦波
|
諧波失真 |
-55dBc,0.1Hz~200kHz; -40dBc,0.2MHz~4MHz; -30dBc,4MHz~10MHz
(此為輸出準位最大值到十分之一值之規格且TTL/CMOS OFF) |
三角波
|
線性度 |
≧98%,0.1Hz~100kHz;≧95%,100kHz~1MHz |
方波 |
對稱性 |
± 1% of period +4ns to 0.1Hz~100kHz
上升及下降時間 : ≦25ns在最大輸出時 (含 50Ω負載) |
CMOS 輸出
|
輸出準位
|
4Vpp±1Vpp~14.5Vpp±0.5Vpp 可調整 ; 上升及下降時間 : ≦120ns |
TTL 輸出 |
輸出準位 |
≧3Vpp ; 輸出推力 : 20 TTL load ; 上升及下降時間 : ≦25ns |
記憶儲存 |
儲存及呼叫功能 |
10 組設定記憶 |
輸入電源 |
AC115V, 230V±15%, 50/60Hz |
|
|
附件 |
|
操作手冊×1
電源線×1
GTL-101×1 |
外觀尺寸 |
107(W)×266(H)×293(D) m/m
Approx. 3.1kg |
